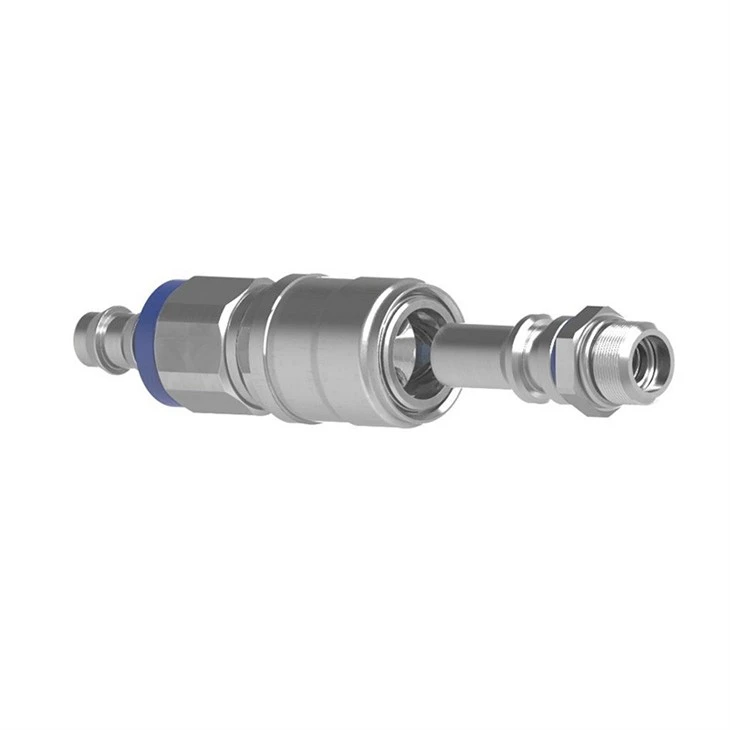

Univerzalni brzi spoj (UQD)
Primjena: Tekućinsko hlađenje podatkovnog centra
Materijali: nehrđajući čelik 303
Tolerancija: +/-0.01mm
Proizvodnja: 5-osna CNC obrada
Objekti: Japan Mazak QTE-100MSYL
Opis
Tehnički parametri
Što je univerzalni brzi rastavljač (UQD)?
Universal Quick Disconnect (UQD) je napredno rješenje za upravljanje toplinom posebno dizajnirano za poboljšanje sustava tekućeg hlađenja u podatkovnim centrima i podršku potrebama računalstva visokih performansi (HPC). U ponudi Pridea, UQD-ovi su projektirani kako bi zadovoljili rigorozne standarde Open Compute Project (OCP) i pružili iznimne performanse u zahtjevnim okruženjima.

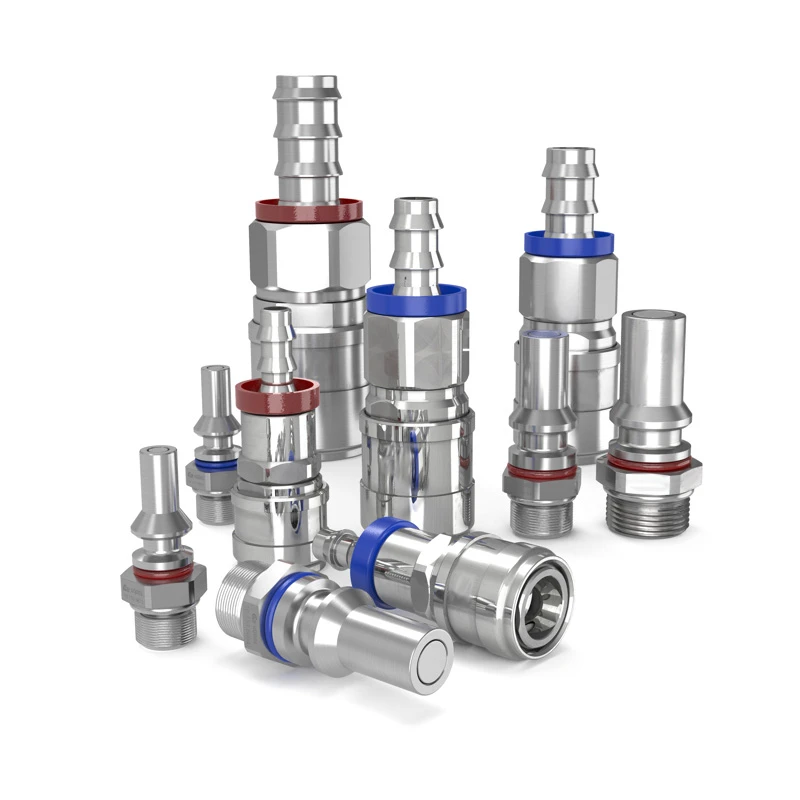

Dostupan u četiri veličine i dvije različite opcije boja (crvena i plava za jednostavnu identifikaciju), UQD pojednostavljuje održavanje i rad s dizajnom koji se spaja pritiskom i dvostrukim zapornim ventilima s ravnom površinom, osiguravajući visok protok bez prolijevanja. Prekoračavanjem OCP vrijednosti protoka za najmanje 25%, UQD smanjuje potrošnju energije i poboljšava učinkovitost tekućinskih rashladnih petlji, koje su ključne za upravljanje toplinom koju stvaraju HPC i poslužitelji visokih performansi. Dodatno, njegovo 100% ispitivanje curenja helijem jamči nepropusni rad, smanjujući rizik od prekida rada i štiteći osjetljivu opremu. Ove značajke čine UQD nezamjenjivim izborom za održivo i pouzdano upravljanje toplinom u modernim podatkovnim centrima.
Specifikacije proizvoda s univerzalnim brzim rastavljačem (UQD).

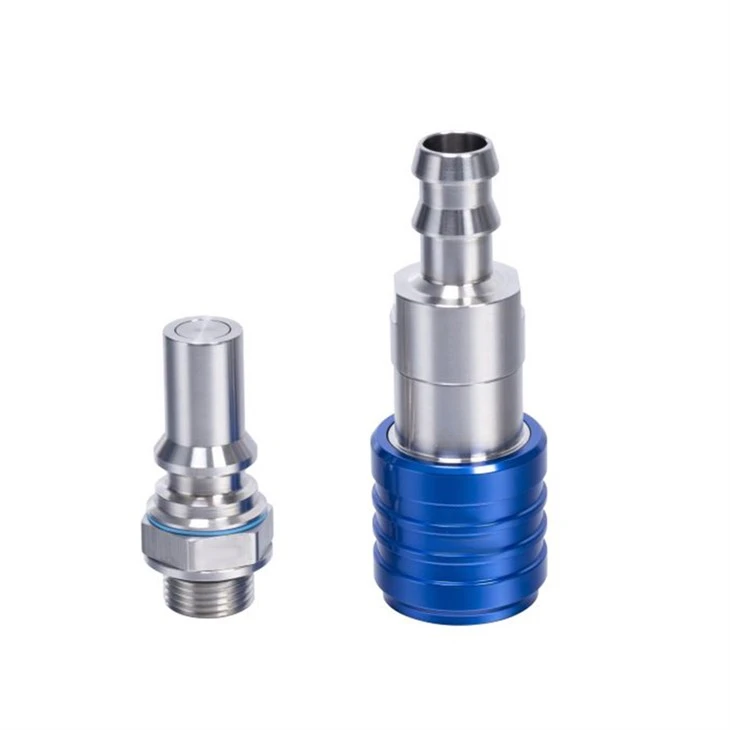

Univerzalni brzi spoj (UQD) pomno je dizajniran za pružanje iznimnih performansi i svestranosti u aplikacijama za hlađenje tekućinom. Izrađeno od izdržljivog303 nehrđajući čelik, nudi široku kompatibilnost s tekućinom, što ga čini prikladnim za različite potrebe računalstva visokih performansi (HPC) i hlađenja podatkovnih centara. Standardni materijal brtve jeEPDM, osiguravajući pouzdan rad u širokom rasponu uvjeta, dok anodizirani aluminijski omotači u boji i oznake (crveno/plave) označene bojama na utičnicama i O-prstenovima na utikačima omogućuju jednostavno prepoznavanje i sastavljanje.
UQD podržava širok raspon opcija krajnjih terminala, uključujući ORB, BSPP na utikačima i natične priključke za crijeva na utičnicama, s dodatnim konfiguracijama dostupnim na zahtjev. Napravljen je da izdrži radne temperature od-40 stupanj do +150 stupanji karakterizira tipičan radni tlak od6,9 bara, smještaj do20 baraza manje veličine. Ove specifikacije ističu UQD-ov robustan dizajn i prilagodljivost, čineći ga idealnim izborom za zahtjevne sustave upravljanja toplinom.
Crtež proizvoda
|
Naziv proizvoda |
Univerzalni brzi spoj (UQD) |
|
Primjena |
Tekućinsko hlađenje podatkovnog centra |
|
Materijali |
Nehrđajući čelik 303, 316 |
|
Tvrdoća |
HRB 92 (SS303), HRB 95 (SS316) |
|
Hrapavost |
Ra<0.4um |
| Dizajn | Dizajn igle za zaključavanje s ručkom |
|
Veličina tijela |
⅛", ¼", ⅜", i ½" |
|
Nazivni promjer protoka |
2,8 mm, 5,5 mm, 6,3 mm, 8,9 mm |
|
Tolerancija |
+/-0.01 mm |
|
Ispitivanje curenja |
100% ispitano curenje helija |
|
Proizvodnja |
Tokarski stroj s kliznim držačem, 5-osna CNC obrada |
|
Certifikacija |
ISO 9001:2015, ISO 13485 |
|
Objekti |
Japan Mazak QTE-100MSYL, Citizen Cincom L12-1M7 |
| Prijevoz |
FedEx, DHL, TNT, EMS itd. |
|
Pakiranje |
PP vrećica ili pakiranje po mjeri na zahtjev |
|
Veličina tijela |
Nazivni promjer protoka |
Maksimalni radni tlak |
Min. tlak pucanja |
Nazivni protok |
Cv vrijednost |
Uključivanje zraka |
Gubitak tekućine |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
- |
- |
Povezano |
Utičnica/ Ženska polovica |
Utikač/ muška polovica |
Povezano |
Utičnica/ Ženska polovica |
Utikač/ muška polovica |
- |
- |
max. |
max. |
|
(u) |
(mm) |
(bar/psi) |
(bar/psi) |
(l/min/gpm) |
- |
(cc ) |
(cc ) |
||||
|
1/8 |
2.8 |
20 / 290 |
60 / 870 |
2.1 / 0.6 |
0.33 |
0.004 |
0.007 |
||||
|
1/4 |
5.5 |
16 / 232 |
48 / 696 |
6.4 / 1.7 |
1.37 |
0.024 |
0.014 |
||||
|
3/8 |
6.3 |
6.9 / 100 |
20.7 / 300 |
11.4 / 3.0 |
2.37 |
0.027 |
0.022 |
||||
|
1/2 |
8.9 |
6.9 / 100 |
20.7 / 300 |
17.8 / 4.7 |
5.32 |
0.029 |
0.030 |
||||
|
Parametri izvedbe |
||||||
|---|---|---|---|---|---|---|
|
- |
Prisilno povezivanje |
Preporučeni zakretni moment |
||||
|
Veličina tijela |
- |
- |
Veličina ORB-a |
- |
BSP veličina |
- |
|
(u) |
(N) |
(lb) |
- |
(N·m) |
(u) |
(N·m) |
|
1/8 |
48 |
10.79 |
7/16-20 |
11-12 |
1/8" |
8-9 |
|
1/4 |
50 |
11.24 |
9/16-18 |
18-20 |
3/8" |
18-20 |
|
3/8 |
73 |
16.41 |
3/4-16 |
52-57 |
3/8" |
18-20 |
|
1/2 |
87 |
19.56 |
7/8-14 |
58-64 |
1/2" |
34-37 |
|
Brtva Elastomer |
Raspon radne temperature |
|
|
EPDM |
( stupanj ) |
(stupanj F) |
|
-40 stupanj do +150 stupanj |
-40 stupnjeva F do +302 stupnjeva F |
|
Nacrt proizvoda i dimenzije
|
pojedinosti |
Dimenzije |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Navoj / veličina kraja |
sl. |
A |
B |
C |
D |
Hex |
|||||
|
Rep crijeva |
n stupanj |
(mm) |
(u) |
(mm) |
(u) |
(mm) |
(u) |
(mm) |
(u) |
(mm) |
(u) |
|
1/4 |
1 |
46.2 |
1.82 |
23 |
0.91 |
15.5 |
0.61 |
19 |
0.75 |
14 |
0.55 |
|
3/8 |
1 |
49.5 |
1.95 |
24.6 |
0.97 |
9 |
0.36 |
23.7 |
0.93 |
18 |
0.71 |
|
1/2 |
1 |
61.1 |
2.41 |
31.7 |
1.25 |
24 |
0.94 |
25.8 |
1.02 |
22 |
0.87 |
|
5/8 |
1 |
68.4 |
2.69 |
35 |
1.38 |
30 |
1.18 |
39 |
1.54 |
27 |
1.06 |
Napomena: Da biste dobili spojnu duljinu spojke, zbrojite dimenzije A (Slika 1) i G (Slika 2).
|
pojedinosti |
Dimenzije |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Navoj / veličina kraja |
sl. |
E |
F |
G |
H |
J |
Hex |
|||||||
|
BSP |
ORB |
n stupanj |
(mm) |
(u) |
(mm) |
(u) |
(mm) |
(u) |
(mm) |
(u) |
(mm) |
(u) |
(mm) |
(u) |
|
- |
7/16-20 |
2 |
6.5 |
0.26 |
16.17 |
0.64 |
8.7 |
0.34 |
9.1 |
0.36 |
29.3 |
1.15 |
14 |
0.55 |
|
1/8 |
- |
3 |
6.8 |
0.27 |
17.32 |
0.68 |
8.7 |
0.34 |
8 |
0.31 |
30.4 |
1.20 |
15 |
0.59 |
|
- |
9/16-18 |
3 |
7.7 |
0.30 |
19.63 |
0.77 |
9.8 |
0.39 |
9.9 |
0.39 |
37.9 |
1.49 |
17 |
0.67 |
|
3/8 |
- |
3 |
11.0 |
0.44 |
25.40 |
1.00 |
9.8 |
0.39 |
11.2 |
0.44 |
37.9 |
1.49 |
22 |
0.87 |
|
- |
3/4-16 |
3 |
10.0 |
0.39 |
25.40 |
1.00 |
10.0 |
0.39 |
11.0 |
0.44 |
41.6 |
1.64 |
22 |
0.87 |
|
3/8 |
- |
3 |
10.0 |
0.39 |
25.40 |
1.00 |
10.0 |
0.39 |
11.0 |
0.44 |
41.6 |
1.64 |
22 |
0.87 |
|
- |
7/8-14 |
3 |
12.3 |
0.47 |
31.18 |
1.23 |
12.7 |
0.50 |
10.5 |
0.47 |
47.6 |
1.87 |
27 |
1.06 |
|
1/2 |
- |
3 |
13.6 |
0.53 |
34.64 |
1.36 |
12.7 |
0.50 |
14.5 |
0.57 |
47.6 |
1.87 |
30 |
1.18 |
Napomena: Da biste dobili spojnu duljinu spojke, zbrojite dimenzije A (Slika 1) i G (Slika 2).
Proizvodni proces zaUniverzalni brzi spoj (UQD)
Kao OEM tvornica specijalizirana za proizvodnju Universal Quick Disconnect (UQD), usredotočeni smo na proizvodnju prilagođenih dijelova kako bismo zadovoljili specifične potrebe naših klijenata, posebno za sustave hlađenja podatkovnih centara i računalstvo visokih performansi. Odabiremo vrhunske materijale poput303 nehrđajući čelikzbog njegove otpornosti na koroziju i trajnosti i EPDM brtve za pouzdanu izvedbu u širokom rasponu temperatura.
Koristeći napredne strojeve poputMazak QTE-100MSYL i Citizen Cincom L12-1M7, postižemo stroge tolerancije od±0.01 mmi hrapavost površine odRa < 0.4 µm, osiguravajući precizne dimenzije i glatke završne obrade. Svaki dio je pažljivo sastavljen, osiguravajući nesmetan rad i sigurne veze. Mi provodimo100% ispitivanje nepropusnosti helijakako bi se zajamčilo da nema curenja, održavajući cjelovitost sustava. Konačno, provodimo temeljitu kontrolu kvalitete kako bismo osigurali da svaki UQD zadovoljava standarde funkcionalnosti, dimenzija i performansi, uključujući one koje je postavio Open Compute Project (OCP). Naš fokus na prilagodbu, preciznost i pouzdanost omogućuje nam isporuku rješenja visokih performansi skrojenih prema točnim specifikacijama naših klijenata.
Tijek procesa
|
Komponente |
Tijek procesa |
Naziv procesa |
Rabljeni stroj |
Marka stroja |
Oprema za inspekciju |
|
Univerzalni brzi spoj (UQD) |
1 |
Dolazni |
N/A |
N/A |
1. Mjerač igle 2. Čeljusti |
| 2 |
Mljevenje |
5-osovinski CNC stroj |
Mazak QTE-100MSYL |
Projektori profila |
|
| 3 |
Okretanje |
5-osovinski CNC stroj |
Mazak QTE-100MSYL |
Projektori profila |
|
| 4 |
Bušenje |
5-osovinski CNC stroj |
Mazak QTE-100MSYL |
Projektori profila |
|
| 5 |
Elektrolitičko poliranje |
N/A |
N/A |
||
| 6 |
Ultrazvučno čišćenje |
N/A |
N/A |
||
| 7 |
Skupština |
N/A | N/A | ||
| 8 |
Brtvljenje |
N/A | N/A | ||
| 9 |
Ispitivanje curenja |
N/A | N/A | ||
| 10 |
Pregled i pakiranje |
N/A |
N/A |
Videozapis odCNCProces proizvodnje
Pogledajte CNC proizvodnju na djelu u Shenzhen Pride Industrial Co. Ltd.! Gledajte kako se sirovine pretvaraju u precizne dijelove. Pogledajte vješte profesionalce i napredne strojeve na djelu. Zanima vas naš proces? Kliknite za gledanje cijelog videa!
Prilagođene usluge zaUniverzalni brzi spoj (UQD)
U Shenzhen Pride Industrial Co. Ltd. nudimo profesionalne OEM usluge za Universal Quick Disconnect (UQD) i slične proizvode. Specijalizirani smo za prilagođavanje komponenti kao što su tijelo, brtve, ventili i konektori kako bi zadovoljili vaše specifične potrebe.
Naš UQD ima dizajn bez prolijevanja s minimalnim prodorom zraka tijekom spajanja. Potpuna konstrukcija od nehrđajućeg čelika poboljšava kompatibilnost tekućine. Kompaktan dizajn odgovara svakoj primjeni hlađenja tekućinom. Koristimo redundantno brtvljenje s dvostrukim EPDM gumenim brtvama kako bismo smanjili curenje. UQD zadovoljava i premašuje standardne specifikacije za pouzdanost. Također je moguće zamijeniti u radu, što omogućuje spajanje i odspajanje pod pritiskom.
Uz UQD, nudimo i druge proizvode poput brzorastavljivih spojnica velikog protoka. Oni se mogu prilagoditi različitim materijalima, veličinama otvora i obradom površine. Na primjer, možemo koristiti titan za otpornost na koroziju ili prilagoditi brtve za agresivne tekućine. Isporučujemo visokokvalitetna rješenja po mjeri za sve vaše potrebe.
FAQ
01.Što je Universal Quick Disconnect (UQD) i kako radi?
02.Koje su prednosti korištenja UQD-a?
03.Kako odspojiti priključak za brzo odvajanje?
Za odspajanje brzog odspajanja jednostavno pritisnite ili povucite mehanizam za otpuštanje kako biste odvojili muški i ženski konektor. Ovisno o dizajnu, može zahtijevati pritisak na gumb, povlačenje poluge ili rotaciju.
04.Jesu li svi brzi odspoji isti?
Ne, nisu svi brzi odspoji isti. Razlikuju se u dizajnu, materijalima i funkcionalnosti. UQD-ovi su posebno dizajnirani za rukovanje tekućinama u zahtjevnim okruženjima, nudeći poboljšanu kompatibilnost tekućina i otpornost na koroziju.
05.Koji se materijali koriste u UQD-ovima?
UQD su obično izrađeni od nehrđajućeg čelika radi izdržljivosti i otpornosti na koroziju, s EPDM gumenim brtvama za pouzdano brtvljenje. To ih čini kompatibilnima sa širokim rasponom tekućina i idealnima za primjene visokih performansi.
06.Koje industrije obično koriste UQD?
UQD se koriste u industrijama kao što su hlađenje podatkovnih centara, računalstvo visokih performansi, automobilska industrija i industrijski fluidni sustavi. Njihova sposobnost da osiguraju sigurne spojeve bez curenja čini ih ključnim u primjenama gdje je pouzdano rukovanje tekućinom ključno.
Kontaktirajte nas sada
Mi smo profesionalna OEM tvornica specijalizirana za dizajn i proizvodnju univerzalnih brzih spojnica (UQD) i sustava za spajanje tekućina visokih performansi. S godinama stručnosti pružamo pouzdana, precizna i sigurna rješenja prilagođena vašim specifičnim potrebama.
Naša tvornica radi prema strogim sustavima upravljanja kvalitetom ISO9001 i ISO13485, osiguravajući da svaki proizvod zadovoljava najviše standarde sigurnosti i performansi. Opremljeni naprednim mogućnostima strojne obrade, bavimo se i proizvodnjom malih serija uzoraka i proizvodnjom velikih serija. Bez obzira je li vaš projekt velik ili mali, osiguravamo da je svako prilagođeno rješenje izrađeno s preciznošću i dosljednošću kako bi zadovoljilo vaše točne specifikacije.
Naša adresa
3rd Floor, Block 58, Changxing Industrial Park, Changzhen St., Guangming District, Shenzhen, Guangdong Province, Kina
Broj telefona
+86-755-23699351
zhang@pride-cnc.com
Popularni tagovi: univerzalni brzi rastav (uqd), Kina, proizvođači, dobavljači, tvornica, veleprodaja, prilagođeno, proizvedeno u Kini
Par
nePošaljite upit
